| Klant | 1014 |
| Eerste revisie | PI0088.a | 13-09-2017 |
| Laatste revisie | PI0088.c | 15-09-2017 |
| Categorie | Visuele controle |
| Hulpmiddelen | Lopende band |
Productiestuklijst
| Artikelnummer | Omschrijving | Verbruik | Eenheid | Opmerking |
| VB3129-POT | Youcare pot nog te controleren | 1 | Stuk | |
| 14.04.0003 | Schuimfolie 3mm dik, 100cm x 175 meter | 0,24 | M2 | 1 laag per doos a 96 stuks, aangeleverd op rol (57x37cm) |
| CAS59B | Kartonnen vouwdoos, 0590 x 0390 x 0330 | 1 | Stuk | Per 96 potten |
| ZK04 | HDPE-zak transparant 68/2x20x115cm 0.020mm | 1 | Stuk | Per doos van 96 potten |
Volume
| Stuks per verpakking | 96 per doos (4 lagen van 6×4) |
| Verpakkingen per pallet | 20 dozen |
| Verpakkingen per laag | 4 dozen |
| Aantal slagen | 5 lagen |
| In verband | Ja |
| Palletsoort | Euro |
| Pallet etiket | n.v.t. |
Tijd
| Tijd per eenheid | 12 seconden per stuk (exclusief randactiviteiten zoals administratie en logistieke handling) |
| Gelimiteerde capaciteit | n.v.t. |
| Maximale dag capaciteit | 5.000 stuks |
Hygiene
| Verpakking stofvrij opbergen | Ja |
| Handschoenen | Ja, katoen |
| Sierraden verwijderen | Ja |
| Desinfectant | Ja |
| Schone ruimte | Ja |
| Vereisten | Insectenlamp, horren en externe ongedierte bestrijding |
Kwaliteit
| Afkeurnorm 1 | Schroefdraad verkeerd gepositioneerd |
| Afkeurnorm 1 | – |
| Afkeurnorm 1 | – |
| Afkeurnorm 1 | – |
| Afkeurnorm 1 | – |
| Toelaatbaar afkeur | 0% |
| Steekproef | 100% visuele controle |
Overigen
| Meerdere varianten / productgroep | n.v.t. |
| Externe bron | https://www.chaindocs.nl/pi0088-vb3129-contr-youcare-pot-visuele-controle-op-positie-schroefdraad/ |
| Etc. | n.v.t. |
Stap 1 | Voorbereiding |
||
 |
Voor je begint met werken is het van uiterst belang om de volgende zaken geregeld te hebben:
|
|
Stap 2 | Foam op maat knippen t.b.v. tussenvellen |
||
 |

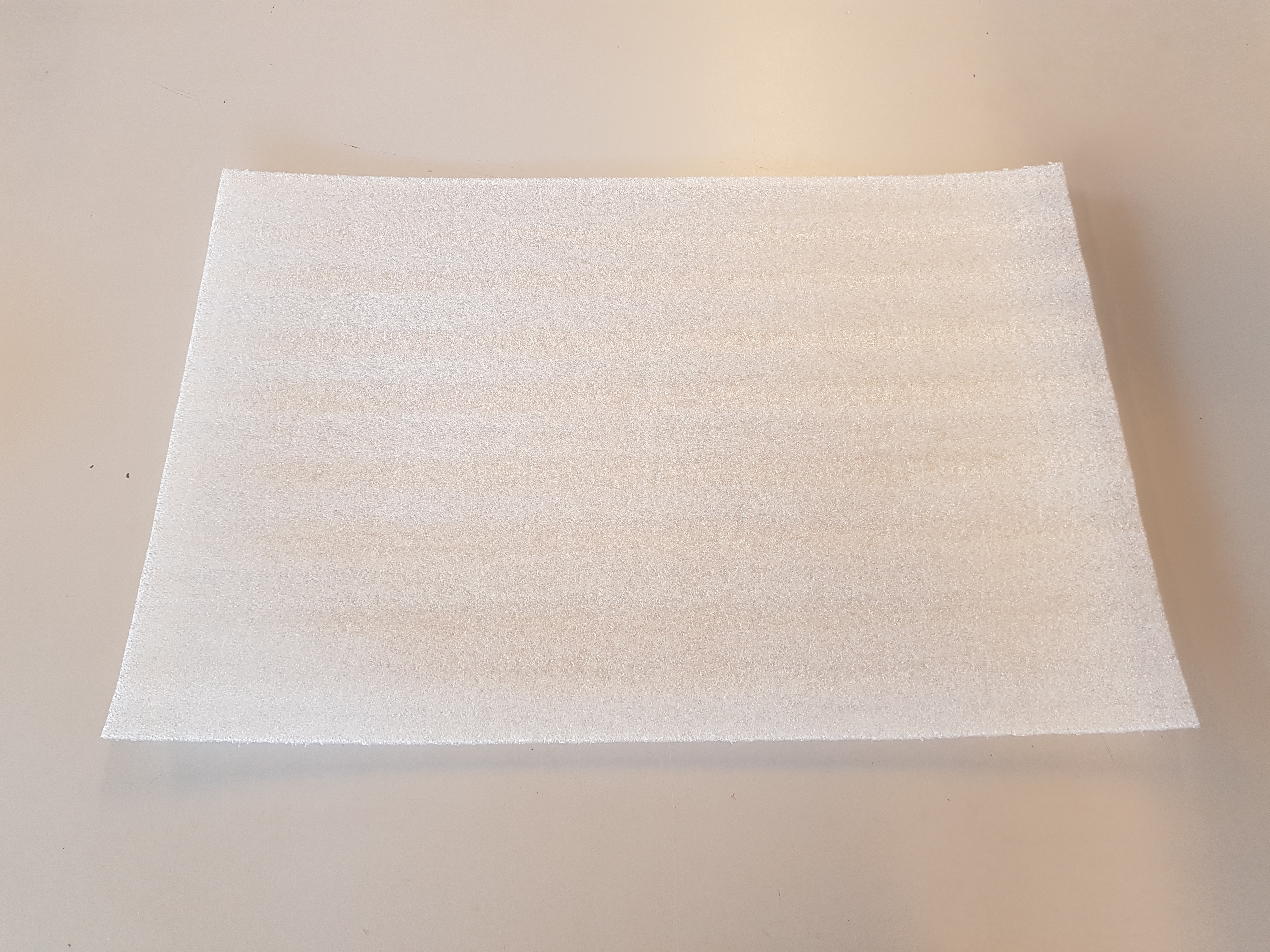

Pak de rol foam 3mm dik en plaats deze op de assemblage tafel. Knip 1 voorbeeld van 57x37cm af. Gebruik het eerste tussenvel als mal/referentie om andere tussenvellen mee af te knippen.
Maak voor start van het project alle tussenvellen om de volledige ordergrootte te verwerken. (1 tussenvel per 100 potten) Plaats de bulk voorraad vervolgens tijdelijk in een kartonnen doos (voorzien van polybag). |
|
Stap 3 | Product klaarzetten materialen |
||
 |

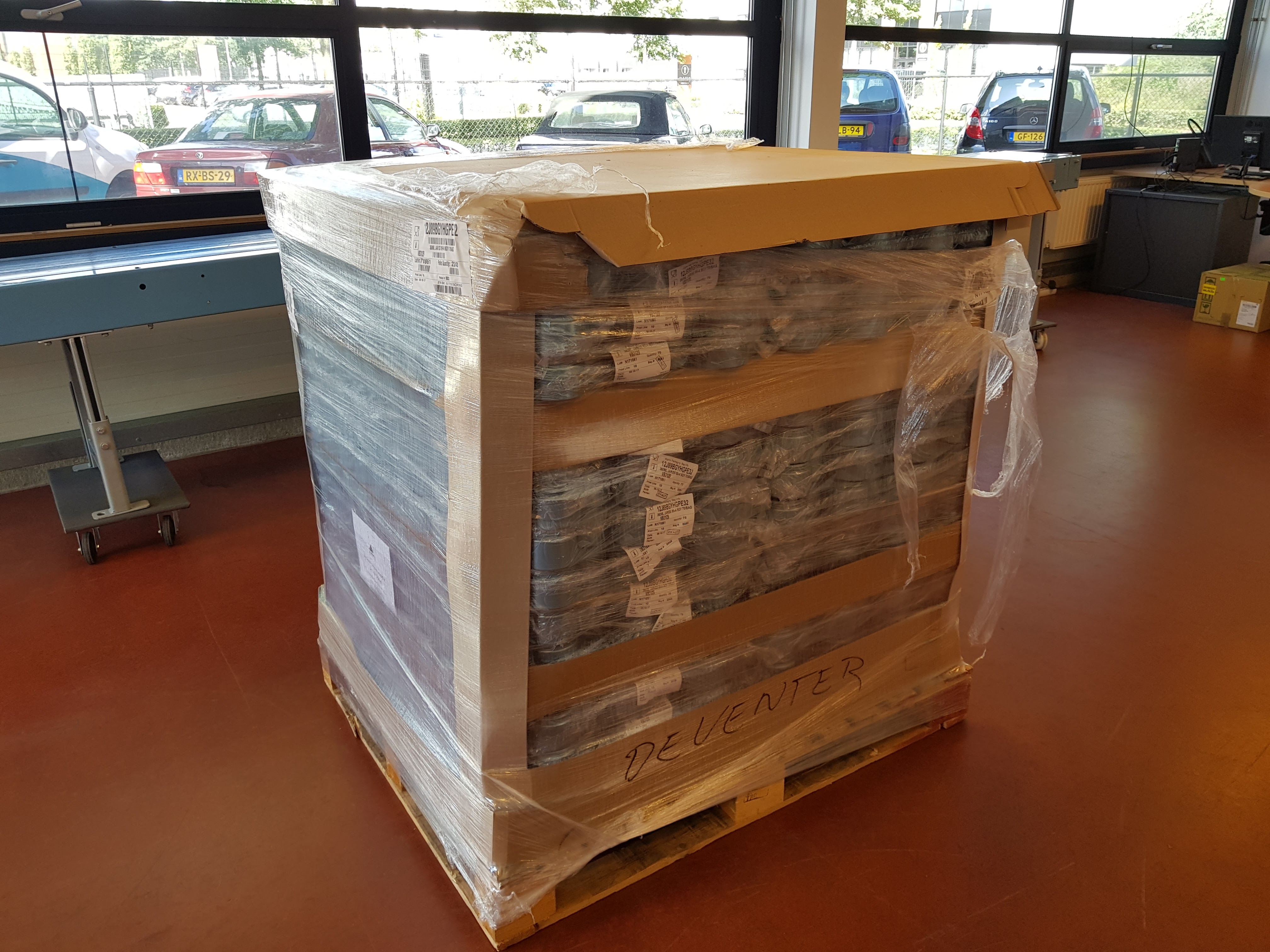

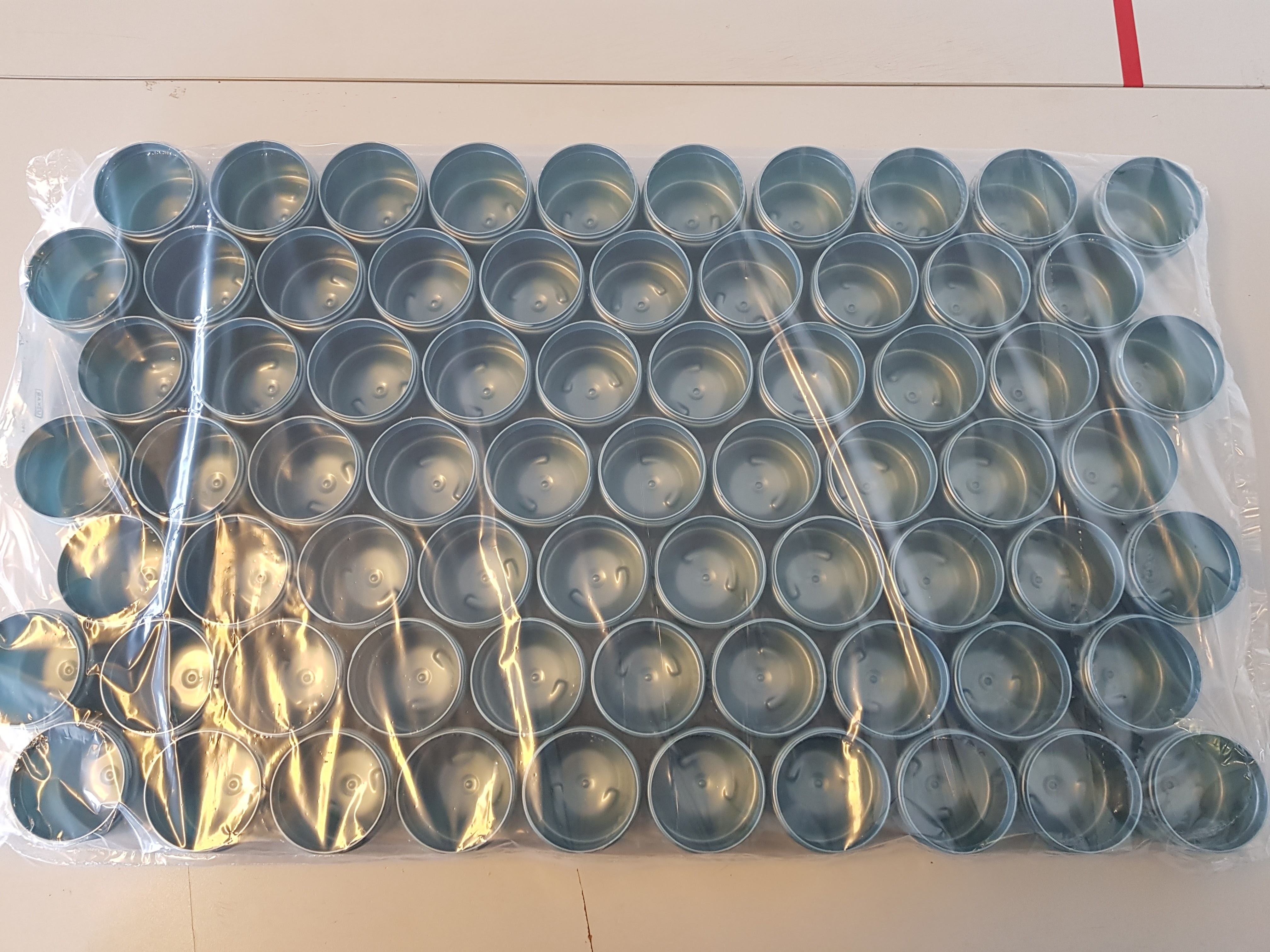

Plaats de te verwerken materialen (componenten) aan 1 zijde van de assemblageruimte (strikt gescheiden van de reeds gecontroleerde potten) De nog te controleren potten worden in zakken aangeleverd (zie afbeelding hiernaast). Op 1 pallet staan 2.240 potten, 16 lagen a 2 zakken a 70 potten per zak. |
|
Stap 4 | Aanvoer materialen |
||
 |
Pak 1 zak met te controleren potten en plaats deze op de assemblagetafel. Verwijder de plastic zak en plaats de zak in de afvalbak. | |
Stap 5 | Visuele inspectie |
||
   |
Pak een pot met beide handen vast. Draai de pot zodat de bodem naar je toe wijst. Positioneer de nokken vervolgens met het diepste punt naar boven toe en plaats je duimen je beiden groeven. Kantel de pot vervolgens naar je toe. Zie je bovenop een dubbele schroefdraad? Sorteer dit bij de producten ‘Schroefdraad correct’ Let op! De potten hebben geen bedrukking zoals links afgebeeld. Zie je bovenop een enkele schroefdraad? Sorteer dit bij de producten ‘Schroefdraad andersom’ Let op! De potten hebben geen bedrukking zoals links afgebeeld. |
|
Stap 6 | Sorteren van goed- en afkeur |
||
|
Plaats de ‘schroefdraad andersom’-potten in de doos onder de assemblagetafel.
Plaats de ‘schroefdraad correct’-potten op de lopende band. Op het einde van de lopende band inpakken in omdoos. |
|
Stap 7 | Opzetten doos |
||
 |

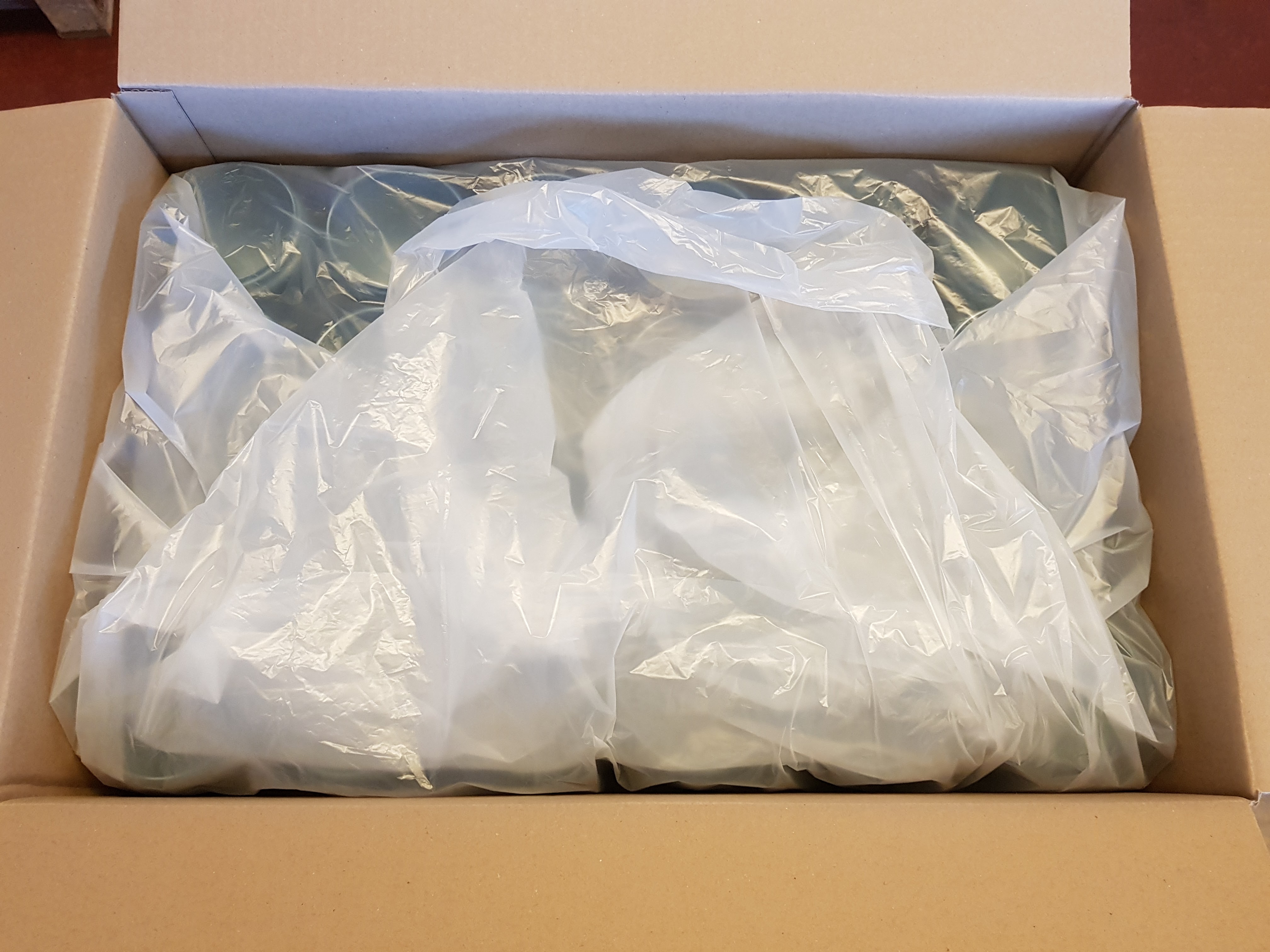

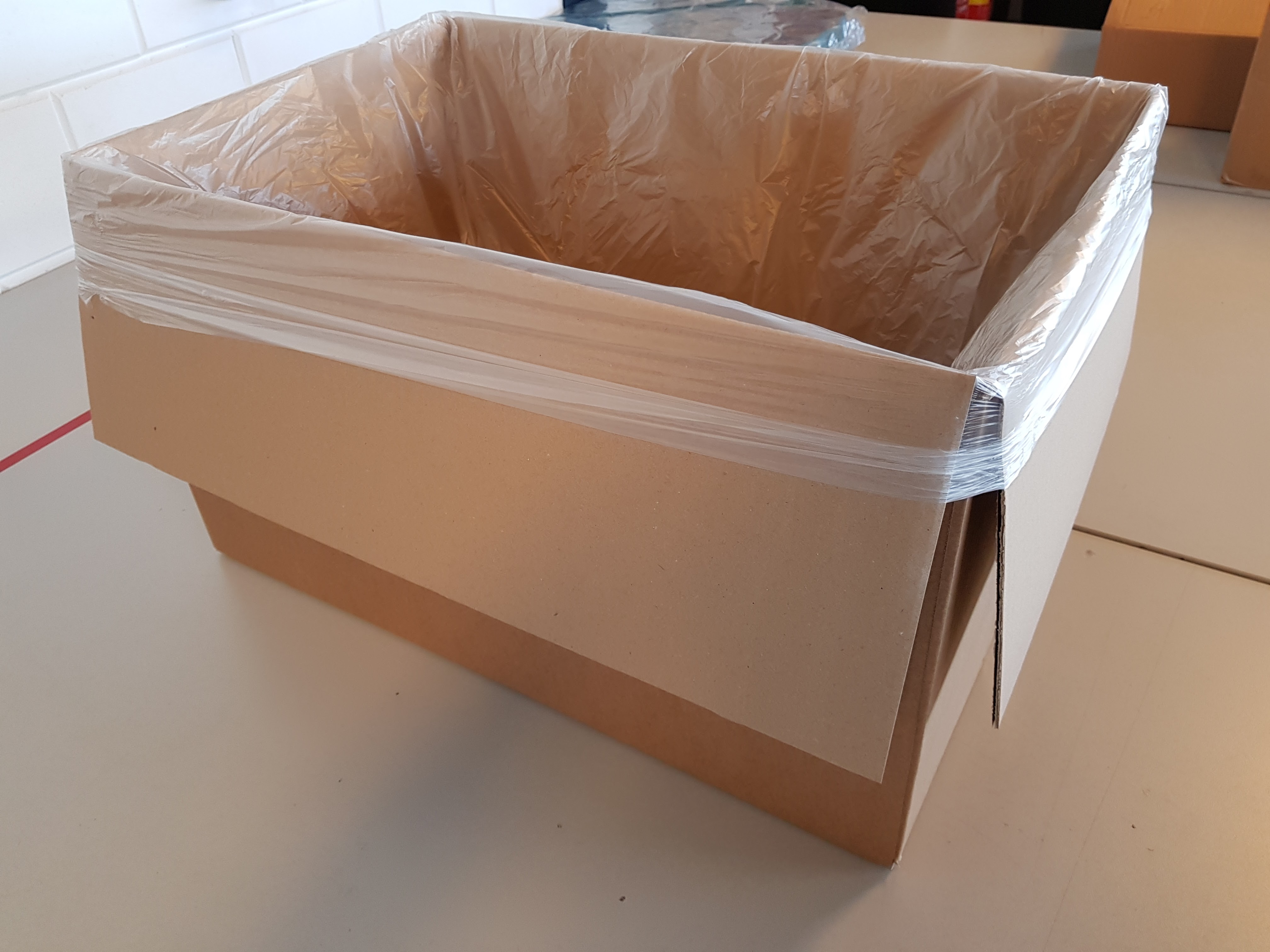

Vouw de dozen en sluit de bodem met transparante tape. Voeg de PE-polybag toe aan de doos en vouw de zak om de kleppen heen. |
|
Stap 8 | Verpakken goedkeur in doos |
||
  |

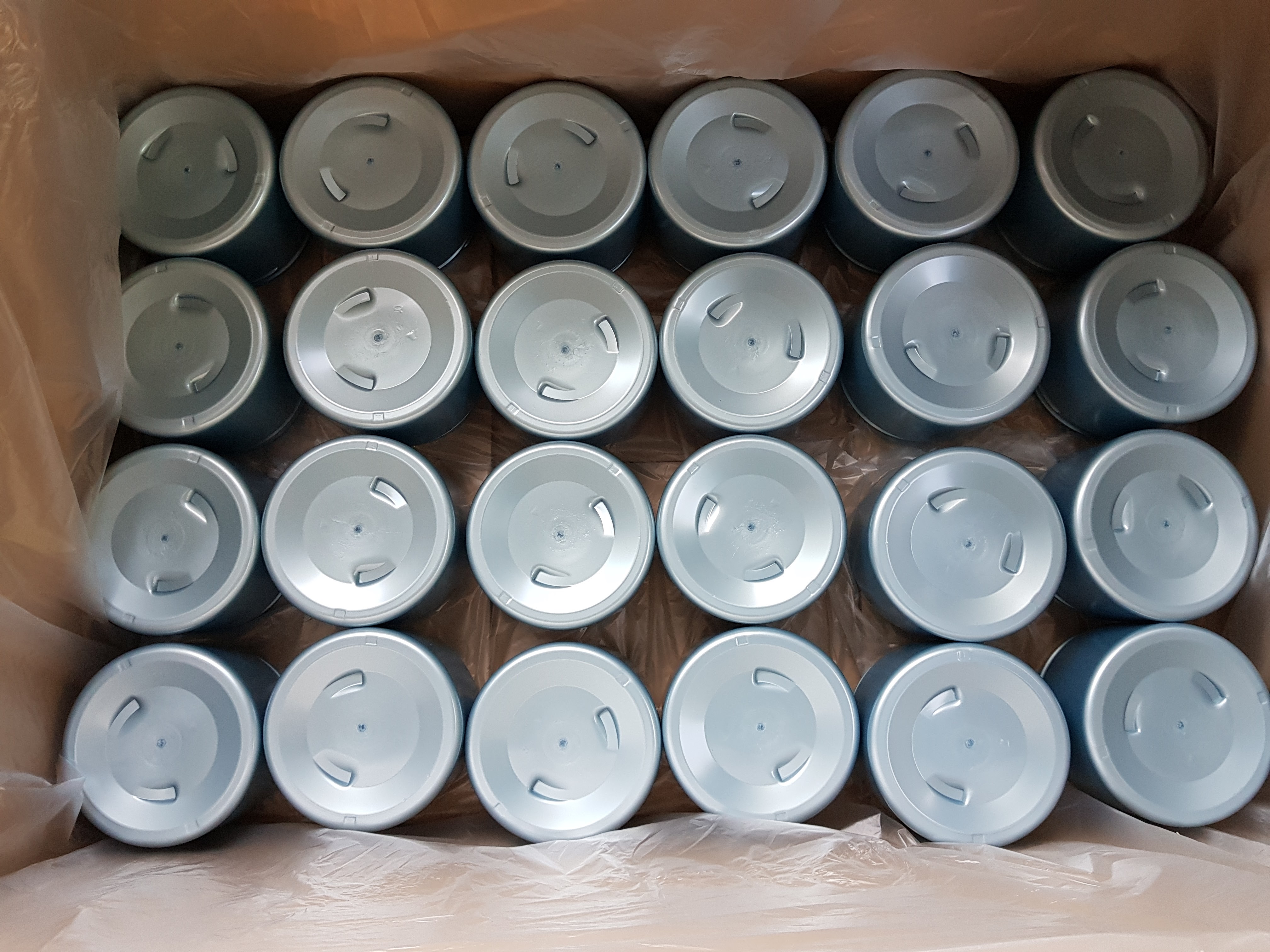

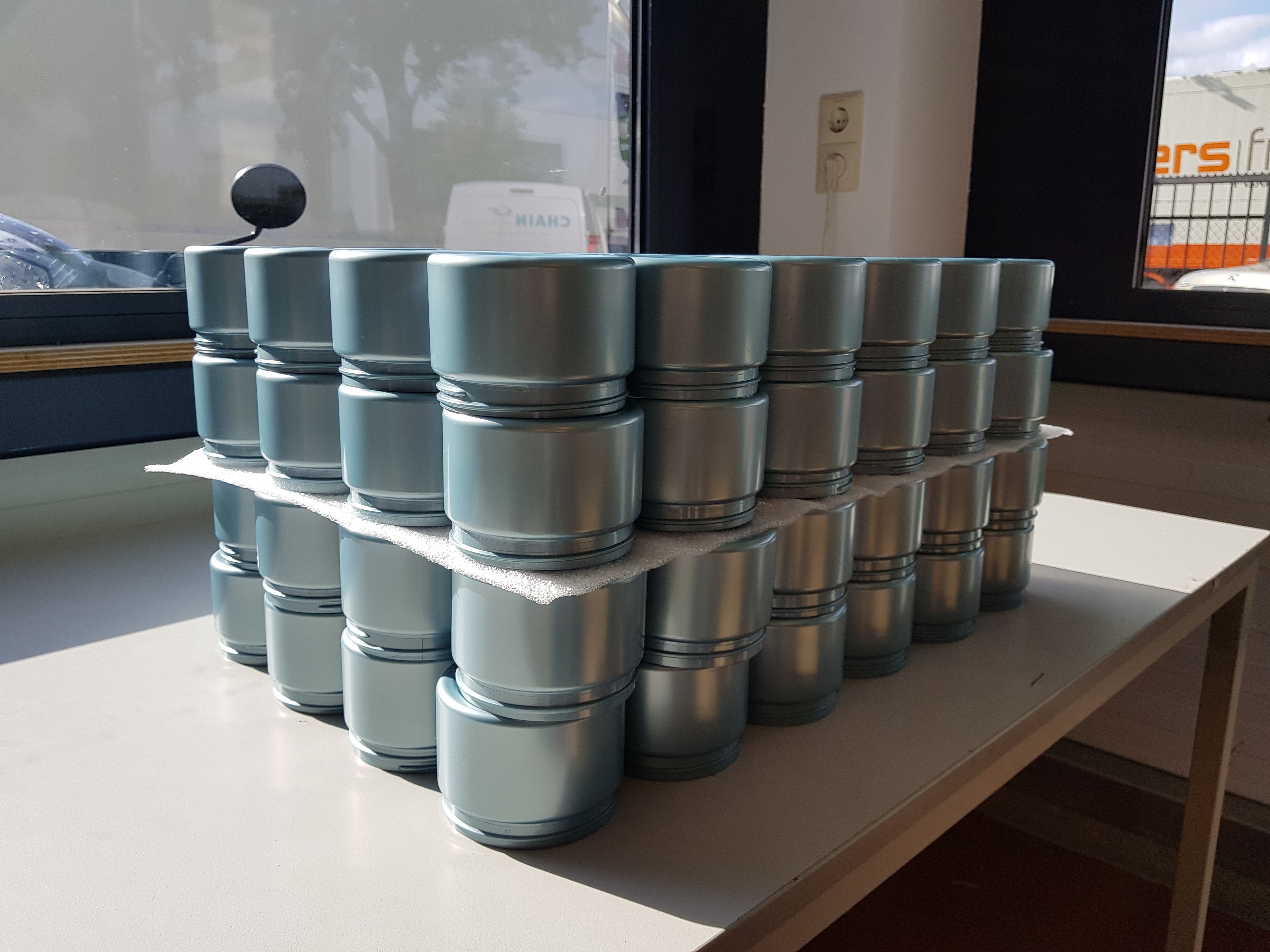

Op het einde van de lopende band staat de inpaktafel. Via de lopende band wordt er continu potten, met schroefdraad op de juiste positie, aangeleverd. Deze moeten op de volgende wijze in de doos geplaats worden:
|
|
Stap 9 | Sluit doos |
||
 |
Vouw de polybag als een envelop dicht. Vouw de kleppen om en sluit de doos met transparante tape. | |
Stap 10 | Traceability |
||
 Traceerlabel correct
|
Plaats de traceerlabel op de korte zijde van de doos op de rechterbovenhoek. Noteer vervolgens de relevante gegevens op de traceerlijst (denk aan, gehanteerde werkinstructie, productiedatum, uitvoerend personeel). |
|
Stap 11 | Palletiseren en verzendklaar maken |
||
|
Plaats de goedkeur dozen op de europallets. 4 per laag, 5 lagen hoog. Stapel de dozen met traceer- en klantlabels naar buiten. Plaats over de 5e laag topdekfolie en voorzie de pallet van rekwikkelfolie. |
|
Stap 12 | Afronden |
||
|
Op het einde van de dag moeten alle componenten en goedkeur potten stofvrij opgeborgen worden. Dat betekent alles in dozen plaatsen en kleppen sluiten. | |
Changelog
| Versie | Datum | Aanpassing |
| PI0088.a | 13-09-2017 | Eerste concept, onvolledig i.v.m. ontbreken componenten. |
| PI0088.b | 15-09-2017 | Nieuw: Artikel zak toegevoegd Nieuw: 1 extra label toegevoegd voor de klant Gewijzigd: Aantal per doos van 100 naar 96 Gewijzigd: Stapelwijze doos van 5×5 per laag naar 6×4 per laag Gewijzigd: Geen blok maar europallet Gewijzigd: Palletstapeling, geen 25 (5×5) dozen maar 20 (4×5) dozen. Gewijzigd: Traceerlabel gesplitst in ‘correct’ en ‘andersom’ Verwijderd: Referentie naar video, omwille van tijd geen video. |
| PI0088.c | 15-09-2017 | Nieuw: Link naar digitale werkinstructie toegevoegd. Gewijzigd: Stap 8, potten niet meer bodem op bodem stapelen maar alle potten met openzijde naar beneden verpakken. |
